Щиты этажные ЩЭ – важнейший элемент системы электроснабжения многоквартирных домов или общественных зданий. Они выполняют не только функцию распределения электроэнергии по квартирным помещениям, но и обеспечивают комплексную защиту электроустановок от перегрузок, коротких замыканий и токов утечки.
Конструкция ЩЭ продумана до мельчайших деталей и предусматривает три функциональных отсека, каждый из которых выполняет свою важную роль в системе электроснабжения.
В абонентском отсеке размещаются аппараты защиты вводов, а также отходящих линий в квартиры. Здесь также может быть установлена двухполюсная штепсельная розетка на 10 А с зануляющим контактом, обеспечивающая удобство подключения бытовых электроприборов.

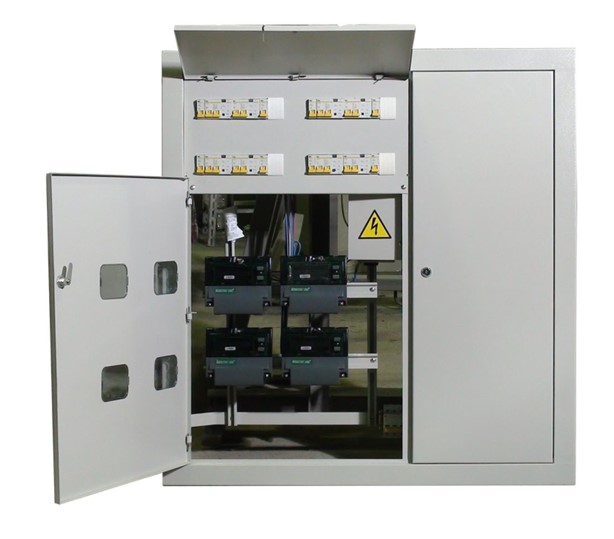

Отсек учета предназначен для монтажа электрических счетчиков – как однофазных, так трехфазных. Для удобства контроля показаний предусмотрены смотровые окна с защитной прозрачной пластиной. В этом же отсеке располагаются устройства защитного отключения (УЗО) и аппараты для отключения стояка питающей сети, что повышает безопасность эксплуатации.
Слаботочный отсек служит для размещения оборудования телефонных, радиотрансляционных и телевизионных сетей. Это позволяет интегрировать различные коммуникационные системы в единую инфраструктуру здания.

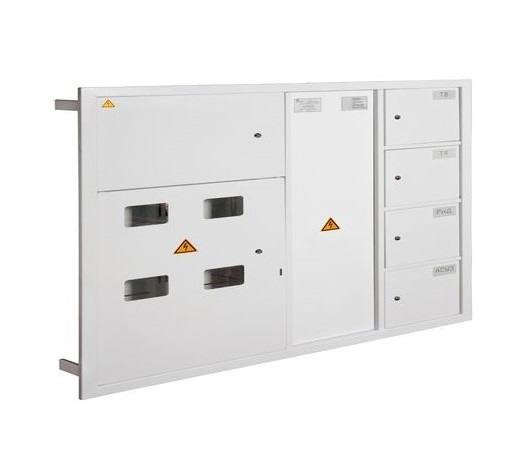

Корпус щитов этажных изготавливается из металлических элементов, например, прочной стали, гарантирующей механическую прочность, а также долговечность конструкции. Для удобства монтажа оборудования предусмотрена съемная монтажная панель. Двери щитка оснащены надежными замками и прозрачными вставками, позволяющими контролировать показания счетчиков без открывания отсека.
Основные технические параметры щитов этажных ЩЭ:
| Номинальное напряжение | 380/220 В |
| Номинальная частота | 50 Гц |
| Режим работы | продолжительный |
| Степень защиты | IP30 (при закрытых дверцах), IP20 (при открытых) |
| Климатическое исполнение | УХЛ4 |
| Масса | не более 30 кг. |
| Срок службы | 25 лет |
Этажный квартирный щит может быть выполнены в двух вариантах установки: встраиваемым (монтируются в специальные ниши на этажных площадках) или навесным (крепятся на стену). Это позволяет адаптировать оборудование к различным архитектурным решениям, а также условиям монтажа.
В ЩЭ предусмотрены аппараты защиты (автоматические выключатели), которые обеспечивают: защиту от перегрузок и токов утечки на землю, а также отключение при замыканиях. Кроме того, в системах электроснабжения могут применяться ВРУ, щиты серии ЩО‑70 и блоки щитов.
Выбирая этажные щитки у нас, вы получаете надежное оборудование, которое соответствует самым строгим стандартам качества и безопасности. Вся продукция изготовлена в соответствии с ТУ ВУ 193042977.001‑2018, поэтому отвечает требованиям технического регламента Таможенного союза: ТР СТ 004/2011 и ТР СТ 020/2011.
Мы предлагаем гибкие условия производства: изготавливаем щиты этажные встраиваемые как по стандартным техническим условиям, так и по индивидуальному заказу на основании проектно‑сметной документации. При этом учитываем все требования заказчика: от количества квартир до особенностей монтажа или набора оборудования.
Акцент делается на качестве комплектующих. По желанию заказчика ЩЭ могут быть укомплектованы аппаратурой ведущих производителей.
Каждое устройство сопровождается полным пакетом документации:
Расположение производства, офиса и склада в Минске позволяет нам оперативно обрабатывать заказы, а также своевременно отгружать продукцию. Цена на щиты этажные формируется индивидуально с учетом комплектации, используемых материалов и особенностей проекта.
