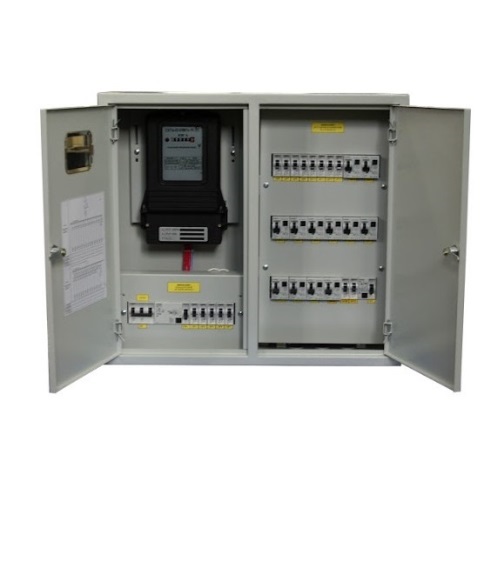

Шкаф учета электроэнергии (ШУЭ) — это защищенная модульная конструкция, предназначенная для установки счетчиков и других электротехнических устройств, которые используются для приема, распределения и точного коммерческого учета электроэнергии. Его использование позволяет защитить оборудование от внешних воздействий и несанкционированного доступа.

Основное назначение:

Учет электроэнергии: Главная задача шкафа — обеспечить точное измерение потребляемой или производимой электроэнергии. Это необходимо для корректных расчетов с поставщиками.
Распределение энергии: Шкафы учета могут быть также распределительными, подавая электроэнергию отдельным потребителям или в разные части объекта.
Защита оборудования: Корпус шкафа защищает внутренние устройства от механических повреждений, пыли, влаги, перегрузок и коротких замыканий.
Безопасность: ШУЭ изолирует электротехнические компоненты, предотвращая поражение людей и животных электрическим током.
Защита от хищений: Некоторые модели для установки на улице имеют особые крепления и пломбируемые отсеки для предотвращения несанкционированного доступа и хищения электроэнергии.

Ключевые компоненты

Внутри шкафа учета обычно располагаются следующие элементы:

Счетчик электроэнергии: Основной прибор, который измеряет расход электроэнергии в киловатт-часах (кВт⋅ч).
Главный выключатель или автомат: Позволяет обесточить систему для проведения технического обслуживания или в аварийных ситуациях.
Автоматические выключатели (предохранители): Защищают от перегрузок и коротких замыканий, отключая подачу электроэнергии при превышении допустимых значений.
Устройства защитного отключения (УЗО): Обнаруживают утечки тока, предотвращая поражение электрическим током.
Клеммные колодки: Служат для безопасного и надежного подключения входных и выходных кабелей.
Реле и контакторы: Используются для контроля и управления подачей электроэнергии.
Корпус: Изготавливается из металла или поликарбоната, обеспечивая защиту от внешних воздействий.

Виды и типы

Шкафы учета могут различаться по конструкции и назначению:

По типу установки:
- Для внутренней установки: Монтируются внутри помещений.
- Для наружной установки: Предназначены для монтажа на улице (на стенах зданий, столбах) и имеют повышенную защиту от погодных условий.
По количеству фаз:
- Однофазные: Для однофазных сетей (230 В).
- Трехфазные: Для трехфазных сетей (400 В).
По функциональности:
- Простые учетные: Содержат только счетчик и вводной автомат.
- Распределительно-учетные (ШРУ): Включают как счетчик, так и распределительные автоматы для разных потребителей.

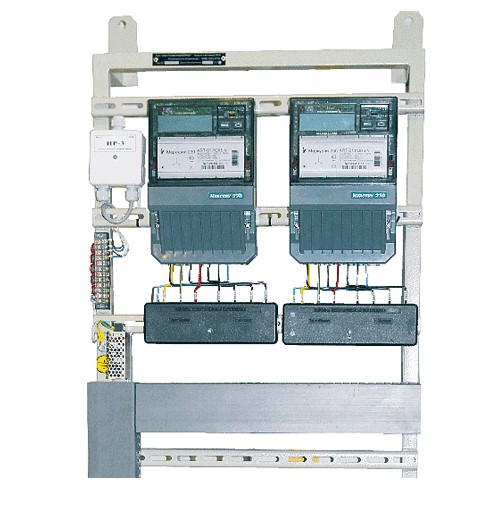

- Шкафы для АСКУЭ: Используются в автоматизированных системах контроля и учета электроэнергии, имеют модули связи для удаленной передачи данных.

Почему стоит заказать у нас

Реализуем шкафы и щиты учета энергии для систем разной сложности и любых эксплуатационных условий, так же по индивидуальным проектам.

Все ШУЭ соответствуют ГОСТ и нормативным требованиям, имеют сертификаты качества. Вся продукция сертифицирована и проходит проверку на исправность и отсутствие дефектов. Гарантируем, что наши шкафы учета будут служить долго.

ШУЭ и ЩУЭ по невысоким ценам с оперативной доставкой по всей Беларуси
