Шкафы АВР

Бесперебойная подача электроэнергии является крайне важной задачей, решить которую помогают дополнительные установки ввода. В частности, оперативно восстановить подачу тока в случае нарушения работоспособности основной сети от станции поможет шкаф АВР.

В этом устройстве реализована технология автоматического переподключения системы к резервному источнику питания, что позволяет оперативно восстановить работоспособность целого ряда важнейших систем в случае аварийной ситуации. Также нередко шкафы ввода применяют для подключения резервного рабочего оборудования, которое автоматически запустится при поломке основного.

Настройка и проверка блоков АВР

Одним из важнейших этапов в рамках создания резервной системы подачи энергии является настройка и проверка блока ввода АВР. Рекомендуется подготовить специальную тестовую конструкцию в виде рейки Din, на которой устанавливается две или три группы однофазных выключателей. Обычно создается система из 8 или 12 автоматов, после чего подключается к АВР. Обязательно нужно предусмотреть подключение питания к одной из цепей при помощи ЛАТР.

Техническая проверка исправности и работоспособности системы выполняется по следующему алгоритму:

1. Подать питание сразу на два вывода нагрузки.
2. Убрать питание с одного из выводов схемы.
3. Снова подключить питание, восстанавливая работоспособность.
4. Проверить стабильность системы при использовании питания с пониженным напряжением на вводе.
5. Проверить работоспособность при использовании питания с повышенным напряжением на вводе линии.
6. Тестирование периода срабатывания АВР, оценка времени, проходящего с момента отключения одного источника подключения до запуска другого.

Если при организации системы ввода резервного питания на каком-либо объекте шкаф АВР не включает нагрузку, это может быть обусловлено некорректным подключением фаз или обрывом нулевого кабеля. Столкнуться с чем-то подобным можно даже после внимательного изучения всех маркировок, так что не лишним будет себя перепроверить перед запуском прибора в работу.

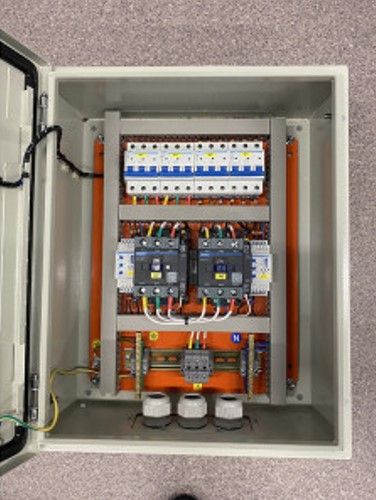

Конструкция шкафа АВР

Шкафы ввода чаще всего имеют примерно одинаковую конструкцию со стандартным набором ключевых элементов. По форм-фактору устройства бывают напольные и навесные. Однако главным параметром, на который необходимо обращать наибольшее внимание при выборе, представляется номинальный ток.

Сегодня можно найти различные модели щитов ввода, включая базовые версии на 10 Ампер и высокомощные многоуровневые системы с номинальным током до 630 Ампер.

Передняя часть шкафа обычно создается специально для размещения полноценной панели контроля, с соответствующими индикаторами. По ним специалист без проблем сможет отслеживать уровень напряжения в системе, расположение контакторов и фаз.

Базовый комплект поставки аппарата обычно включает в себя следующие элементы:

• Основное устройство, собранное в соответствии с запросами конкретного заказчика. Набор и стоимость конструкции могут меняться.
• Отдельные ключи для каждого замка. При желании можно заранее заказать выпуск любого количества дополнительных ключей.
• Инструкция по эксплуатации, паспорт устройства, сертификат соответствия и другая документация.

Покупателям доступно создание шкафа ввода под свои нужды. Современные модели щитов могут работать с напряжением 220 или 380 В. Показатель номинального тока подбирается исходя из планируемой нагрузки на систему. Наиболее распространенными считаются версии на 10, 25 или 40 Ампер. Отдельно выбирается частота сети (50 Гц или 60 Гц).

Устройство может вещаться на стену или же размещается на столе. Цена шкафа АВР напрямую зависит от его мощности и функциональных возможностей.

Функционал шкафа управления АВР

Основная задача шкафа управления АВР – обеспечивать максимально быструю и бесперебойную подачу электричества в случае каких-либо проблем с основным источником энергии. Переключение на резерв происходит в течение всего одной секунды, так что неудобства для конечного потребителя будут минимальны.

Основные функции шкафа ввода АВР:

1. полный контроль напряжения ввода в основной цепи и в резервной цепи;
2. фиксация чередующихся фаз, отслеживание изменений;
3. одновременный анализ напряжения в двух сетях для оперативного переключения с одной на другую без необходимости самостоятельно корректировать параметры;
4. защита оборудования от перегрузок;
5. отслеживание стабильности работы системы и фиксация возможных неисправностей.

Щиты АВР оказываются полезным дополнением практически во всех отраслях, так или иначе связанных с работой электрических систем. Они предотвращают резкие скачки напряжения ввода, не позволяют полностью лишиться электричества и дают возможность поддерживать максимально стабильную работу всего оборудования.
