Шкафы и щиты управления

Шкаф управления и автоматики (ШУА) — это низковольтное комплектное устройство, предназначенное для автоматического, дистанционного или ручного управления технологическим оборудованием, его защиты и диагностики. Он собирает и обрабатывает информацию с датчиков, регулирует рабочие параметры и передает данные в систему диспетчеризации.

Назначение:

• Управление оборудованием. ШУА обеспечивает автоматический запуск и остановку двигателей, насосов, вентиляторов и другого оборудования по заданным алгоритмам.
• Защита оборудования. Устройство защищает технику от перегрузок, коротких замыканий, скачков напряжения и других аварийных ситуаций.
• Контроль и диагностика. ШУА непрерывно контролирует рабочие параметры, анализирует их и сигнализирует об ошибках, сбоях или авариях.
• Передача данных. Собранная информация передается в системы диспетчеризации или на пульт оператора для удаленного мониторинга и управления.

Устройство

Типовой шкаф управления и автоматики состоит из следующих основных компонентов, размещенных в металлическом корпусе:

• Корпус. Может быть настенным или напольным, с открывающейся дверцей. Обеспечивает защиту внутреннего оборудования от пыли, влаги и механических повреждений.
• Автоматические выключатели. Защищают оборудование от перегрузок и коротких замыканий.
• Реле. Электромагнитные реле и контакторы используются для коммутации силовых электрических цепей.
• Программируемые логические контроллеры (ПЛК). Являются «мозгом» шкафа, выполняющим заданные программы управления.
• Клеммные колодки. Обеспечивают удобное и надежное подключение внешних кабелей.
• Панель управления. Может включать индикаторные лампы, переключатели режимов работы (ручной/автоматический), кнопки пуска и остановки.

Виды

Шкафы управления и автоматики классифицируются по областям применения:

• Шкафы управления вентиляцией и кондиционированием предназначены для управления приточно-вытяжными системами, фанкойлами и другим климатическим оборудованием.
• Шкафы управления насосами используются для управления насосным оборудованием в системах водоснабжения, канализации, отопления, пожаротушения.

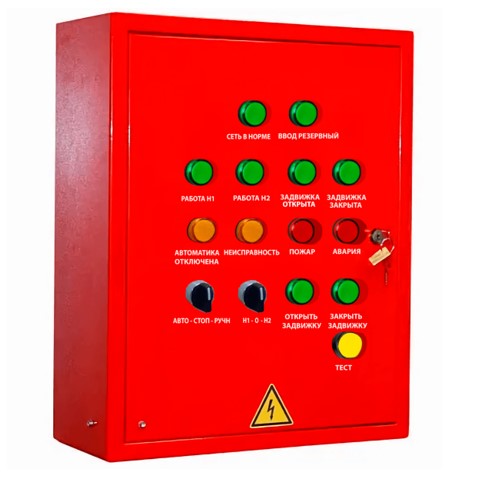

• Шкафы для систем пожаротушения и дымоудаления управляют двигателями вентиляторов дымоудаления и насосами систем пожаротушения.
• Шкафы управления технологическими процессами применяются на промышленных предприятиях для автоматизации различных производственных процессов.
• Шкафы АСКУЭ используются для сбора, обработки, передачи данных в автоматизированных системах учета электроэнергии.

Преимущества заказа у нашей компанией:

• собственное производство и оборудование с сертификатами;
• профессиональная сборка и проверка всех компонентов;
• консультации и техническая поддержка на каждом этапе;
• строгий контроль качества ШУ, ЩУ;
• долгий срок службы изделий;
• лучшие в Минске цены.

Наша организация проведет полное сопровождение по изготовлению шкафов автоматики: от разработки схем и сопутствующих документов по вашему техническому заданию, до наладки и запуска оборудования.
