Вводно-распределительные устройства

Вводно-распределительное устройство (ВРУ) — это электротехнический комплекс, предназначенный для приёма, учёта и распределения электроэнергии с параметрами 380/220 В, 50 Гц. Основная его задача — передача электричества к потребителям и защита сети от перегрузок и коротких замыканий.

Назначение ВРУ

ВРУ выполняет несколько основных функций:

• Приём электроэнергии. Устройство получает электричество от внешнего источника — генератора или трансформаторной подстанции.
• Распределение. После приёма ток поступает на различные группы потребителей: этажные щиты, осветительные системы, оборудование и т. д.
• Учёт. В состав ВРУ входят электросчётчики, фиксирующие объём потребляемой энергии.
• Защита. ВРУ предотвращает аварийные ситуации, обеспечивая отключение линий при коротком замыкании или чрезмерной нагрузке.
• Безопасность. Позволяет локализовать неисправности и безопасно управлять отдельными участками сети.

Конструкция и принцип действия

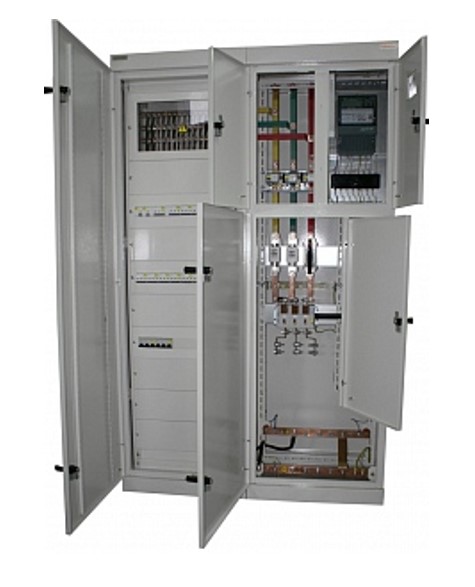

Конструктивно ВРУ представляет собой металлический шкаф, в котором установлены различные элементы электрооборудования. Основные компоненты устройства:

• Вводной выключатель — главный автомат, с помощью которого можно включить или обесточить всю систему.
• Токопроводящие шины — медные или алюминиевые элементы, обеспечивающие передачу тока с минимальными потерями.
• Счётчики электроэнергии — измеряют фактический расход энергии.
• Аппараты защиты:
  • автоматические выключатели, срабатывающие при коротком замыкании или перегрузке;
  • плавкие предохранители.
• Распределительные блоки — обеспечивают подключение отходящих линий.
• Заземляющая система — необходимый элемент, гарантирующий электробезопасность.

Принцип работы: электричество поступает на вводной автомат, далее распределяется по шинной системе, после чего направляется к отдельным автоматам и предохранителям, питающим различные линии и устройства. В случае перегрузки или короткого замыкания срабатывают защитные элементы, предотвращая повреждение сети.

Виды ВРУ

По назначению и конструкции ВРУ делятся на несколько типов:

По назначению:

• Вводные — служат только для приёма электроэнергии (включают рубильники, выключатели, переключатели).
• Распределительные — выполняют функцию распределения тока по потребителям.
• Вводно-распределительные — объединяют обе функции в одном корпусе.

По конструкции:

• ВРУ-1 — стандартные шкафы с единым отсеком для всего оборудования.
• ВРУ-2 — имеют отдельные секции для счётчиков и силовых элементов, что повышает уровень безопасности.
• ВРУ-3 — могут включать несколько вводных и распределительных панелей, в зависимости от потребностей объекта.

Область применения

ВРУ широко применяются в различных типах зданий, где требуется централизованное управление электроснабжением:

• жилые дома и коттеджи;
• административные и офисные здания;
• производственные предприятия;
• торговые и общественные объекты.

Такое оборудование является неотъемлемой частью любой современной системы электроснабжения, обеспечивая стабильную подачу, точный учёт и надёжную защиту электроэнергии.

Наши преимущества:

• собственное производство, сертифицированное по ГОСТ;
• профессиональная сборка и тестирование каждого изделия;
• помощь специалистов при подборе и расчёте оборудования;
• соответствие требованиям ПУЭ и нормативных документов;
• гарантия, доставка и обслуживание по Минску и регионам.

Чтобы заказать ВРУ необходимой конфигурации или получить консультацию, свяжитесь с нашим менеджером или оставьте заявку на сайте.
