Устройства этажные распределительные модульные (УЭРМ) — это комплектные низковольтные устройства, предназначенные для установки на лестничных площадках жилых многоквартирных домов.
Основное назначение УЭРМ:
- Прием и распределение электроэнергиимежду квартирными щитками (абонентами).
- Учет потребляемой электроэнергии(для установки счетчиков).
- Защитаот перегрузок и токов короткого замыкания в сетях переменного тока 380/220 В.
- Размещение слаботочного оборудования(телевизионных, телефонных, радиотрансляционных сетей, систем диспетчеризации и АСКУЭ).
- Обеспечение электробезопасности, включая защиту от токов утечки при использовании соответствующих аппаратов защиты (например, УЗО).
Конструкция и состав

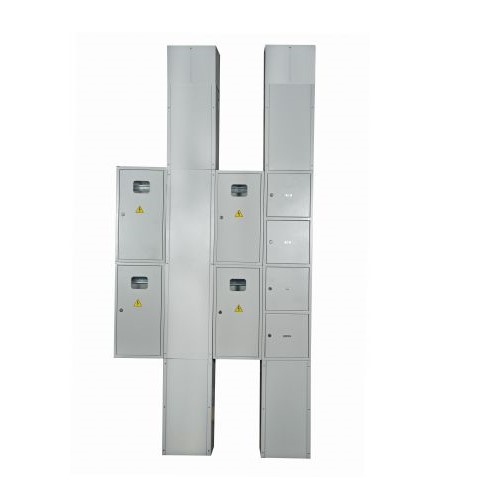

УЭРМ обычно имеет модульную конструкцию и состоит из нескольких функциональных отсеков, объединяемых в единый вертикальный блок:
- Короб электротехнический (КЭТ):Основной стояк для прокладки силовых кабелей (медного или алюминиевого сечением до 95 мм²).
- Ящики учетно-распределительные (ЯУР/ЩУР):Отдельные запираемые отсеки (от 1 до 6 на этаж, в зависимости от модели), в которых устанавливаются однофазные или трехфазные счетчики электроэнергии, вводные и отходящие автоматические выключатели, УЗО.
- Короб связи и сигнализации (КСС) / Щит связи и сигнализации (ЩСС):Отсек для размещения слаботочного оборудования (ТВ, ТФ, РИД, АСКУЭ).
Конструкция УЭРМ, как правило, предполагает установку в специальную нишу в стене лестничной площадки, а степень защиты от воздействия окружающей среды обычно составляет IP31. Существуют также другие варианты исполнения, например, УЭРБ (блочного типа), которые полностью закрывают нишу, или УЭРВ (встроенного исполнения).
