Ящик управления освещением ЯУО 9600

Ящики управления освещением ЯУО 9600 — надежное электрощитовое оборудование, предназначенное для автоматического, ручного (местного) или дистанционного управления осветительными сетями и установками зданий, сооружений, территорий объектов с любыми источниками света (лампы накаливания, люминесцентные, светодиодные, газоразрядные и др.).

Основные функции и режимы управления

Ящики ЯУО 9600 обеспечивают различные режимы управления освещением:

• Автоматический режим: Управление осуществляется в заданный период времени (с помощью суточного таймера или астрономического контроллера) и/или при достижении заданного уровня освещенности (с помощью выносного фотодатчика). Астрономический прибор автоматически корректирует момент включения/выключения в зависимости от восхода и захода солнца и географической широты места установки.

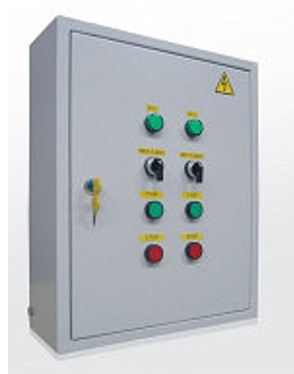

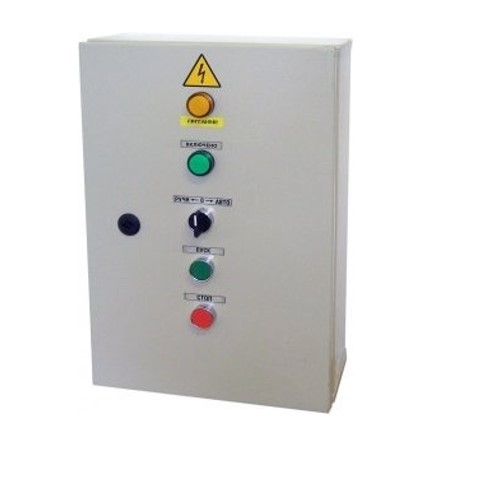

• Ручной (местный) режим: Включение и отключение осветительной нагрузки кнопками на дверце ящика осуществляется оператором вручную. Для визуального контроля состояния на панели может быть установлена сигнальная лампа.
• Дистанционный режим: Управление может осуществляться удаленно с диспетчерского пункта по проводным каналам связи, GSM/GPRS каналу или SMS (в зависимости от модификации устройства).

Технические характеристики и особенности конструкции

Конструкция ящиков ЯУО 9600 разрабатывается с учетом требований ГОСТ и стандартов безопасности:

• Корпус и степень защиты: Аппаратура монтируется в прочные металлические корпуса (оболочки). В зависимости от условий использования, степень защиты оболочки может составлять IP31 (для сухих закрытых помещений) или IP54 (пыле- и влагозащищенное исполнение для монтажа на улице).
• Варианты климатического исполнения: Для эксплуатации на открытом воздухе выпускаются изделия климатического исполнения У1.
• Номинальные параметры: Устройства рассчитаны на работу в сетях переменного тока частоты 50 Гц с номинальным напряжением 220 В или 380 В. В зависимости от мощности подключаемой нагрузки, ящики комплектуются аппаратами на номинальные токи 25А, 32А, 40А, 100а и другие номиналы.

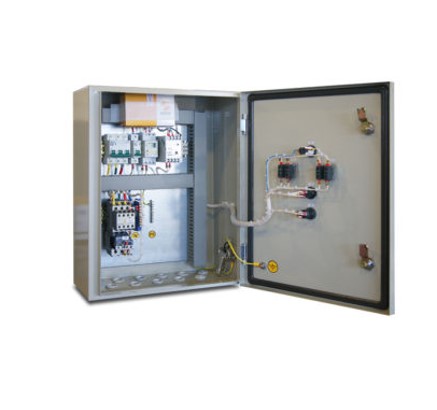

• Коммутация и защита: Ящики комплектуются надежными элементами автоматизации, распределения и защиты: автоматическими выключателями, силовыми контакторами (или магнитными пускателями), предохранителями и различными типами реле. Ввод кабелей (кабель питания и отходящие линии) осуществляется через надежные клеммные блоки.
• Дополнительные функции: По индивидуальному проекту возможна интеграция систем сигнализации, а также приборов контроля и учета потребляемой электрической энергии.

Модификации и структура условного обозначения

Каждая модель серии имеет свое условное обозначение, структура которого отражает ее функциональные особенности. Линейка ЯУО 9600 включает следующие модификации:

• ЯУО 9601, 9602, 9603: Отличаются схемами управления (по таймеру, по уровню освещенности или комбинированно) и количеством фидеров (линий) освещения.
• ЯУО 9604: Модификация с дистанционным управлением по GSM-каналу, обеспечивающая контроль состояния и защиту от несанкционированного доступа.
• ЯУО 9613, 9614: Модификации для управления двумя независимыми линиями освещения (например, дежурным и основным освещением).

Область применения и как заказать

Ящики ЯУО 9600 широко применяются для распределения энергии и управления наружным освещением улиц, парковок, промышленных территорий, а также внутренним освещением производственных помещений.

В нашем каталоге вы также можете найти и другое электрощитовое оборудование: ВРУ, ЩАП, ОЩВ, РУСМ, ЯРП, ЯРВ.

Мы предлагаем оборудование как в стандартной комплектации, так и под индивидуальный заказ с учетом пожеланий клиентов и технических требований заказчика. Чтобы узнать актуальную цену или задать любой интересующий вас вопрос, свяжитесь с нашими специалистами.
