Блоки автоматического включения резерва (АВР) — это ключевые элементы систем электроснабжения, предназначенные для автоматического переключения потребителей на резервный источник питания при пропадании или ухудшении качества напряжения на основном вводе. Их основная цель — обеспечение бесперебойной работы электрооборудования без вмешательства человека.
Принцип работы
Основной принцип работы блока АВР заключается в постоянном мониторинге параметров основного источника электропитания (например, городской сети).
- Мониторинг: Устройство непрерывно отслеживает наличие и качество напряжения (уровень напряжения, частоту) на основном вводе.
- Обнаружение сбоя: При выходе параметров за допустимые пределы (например, полное исчезновение напряжения), блок АВР фиксирует аварию.
- Переключение: После подтверждения сбоя и, возможно, небольшой задержки для предотвращения ложных срабатываний при кратковременных скачках, блок АВР автоматически переключает нагрузку на резервный источник (второй ввод сети, генератор, источник бесперебойного питания).
- Восстановление: После восстановления нормального электроснабжения на основном вводе, АВР может автоматически (или вручную, в зависимости от настроек и типа) переключить нагрузку обратно на основную линию.
Основные функции
- Бесперебойное питание: Главная функция — минимизация перебоев в электроснабжении критически важных потребителей.
- Автоматизация: Переключение происходит без участия человека, что повышает надежность системы.
- Запуск резервного источника: В системах с генераторами блок АВР может подавать команду на автоматический запуск генераторной установки.
- Защита оборудования: Предотвращение работы электроприборов при недопустимых параметрах сети (слишком низкое/высокое напряжение).
Типы и применение
Блоки АВР широко применяются на объектах, где требуется повышенная надежность электроснабжения:
- Больницы и медицинские центры
- Центры обработки данных
- Промышленные предприятия
- Банки
- Жилые и административные здания (для питания систем безопасности, освещения, лифтов)
По принципу действия и схеме реализации АВР делятся на несколько типов:
- Односторонние: Приоритет всегда отдается основному вводу. При его восстановлении происходит обратное автоматическое переключение.
- Двусторонние (с равнозначными вводами): Любой из вводов может быть как основным, так и резервным. Приоритет определяется текущим состоянием сети.
- Секционные: Используются для автоматического подключения нагрузки к другой секции шин при исчезновении напряжения на основной.

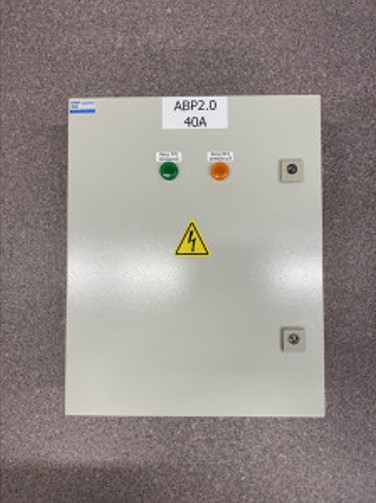

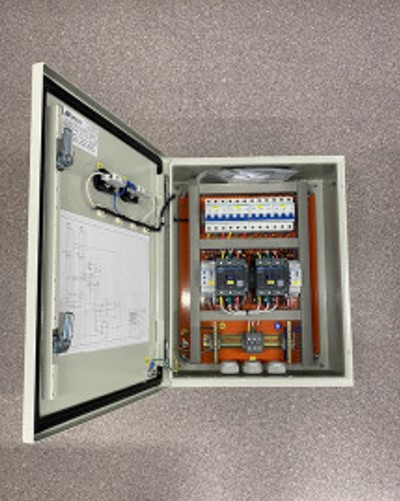

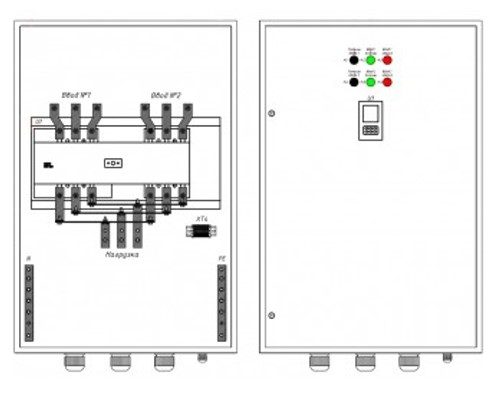

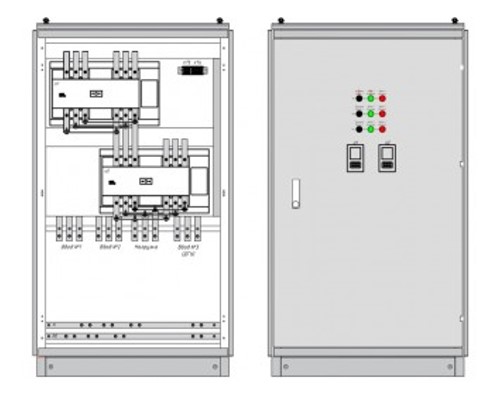

Блоки АВР могут быть выполнены как в виде отдельных устройств (модулей для установки в щит), так и в составе готовых шкафов или щитов (ШАВР, ЩАВР).
