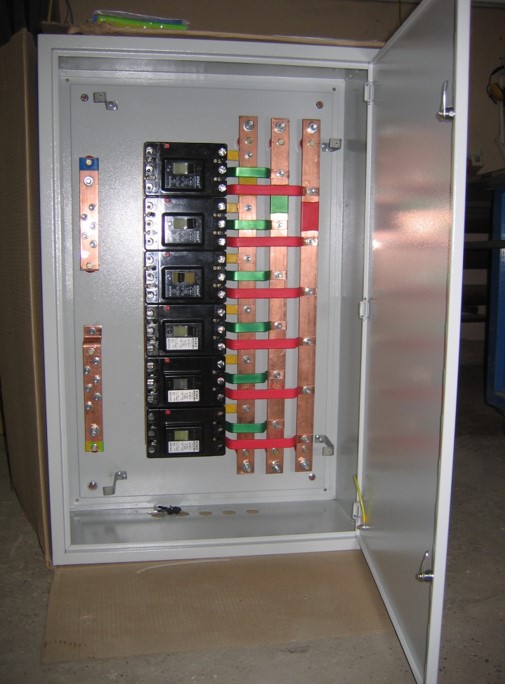

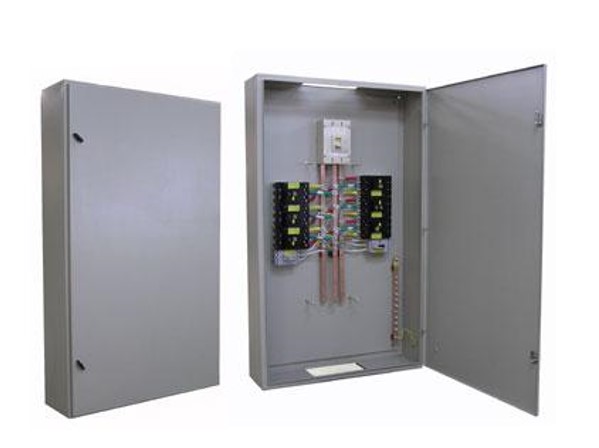

Пункты распределительные ПР11, ПР85

Пункты распределительные серий ПР11 и ПР85 представляют собой низковольтные комплектные устройства (НКУ), предназначенные для ввода, распределения электрической энергии, а также защиты электроустановок напряжением до 380 В переменного тока частотой 50 Гц при перегрузках и коротких замыканиях.

Назначение и применение

Основная функция этих устройств — обеспечение надежного распределения электроэнергии в промышленных, административных, жилых и других объектах. Они также используются для нечастых оперативных включений и отключений электрических цепей и пусков асинхронных двигателей.

Технические характеристики и особенности

Несмотря на то, что обе серии выполняют схожие функции, они могут иметь некоторые конструктивные отличия или разные варианты исполнения в зависимости от производителя и года выпуска. Часто они упоминаются вместе как взаимозаменяемые или аналогичные решения.

Основные характеристики:

• Климатическое исполнение:У3 (умеренный климат, категория размещения 3) или другие варианты по требованию заказчика.
• Конструкция:шкафы навесного, напольного или утопленного исполнения. Обеспечивается возможность ввода и вывода проводников как сверху, так и снизу через съемные крышки (в шкафах IP54 на крышках устанавливаются сальники).
• Встраиваемые компоненты:могут комплектоваться трехполюсными и однополюсными автоматическими выключателями, счетчиками электроэнергии, трансформаторами тока, устройствами защитного отключения (УЗО).
• Управление:вводными выключателями обычно осуществляется ручным механическим приводом, рукоятка которого выводится на дверь шкафа.
• Условия эксплуатации:высота над уровнем моря не более 1000 м, взрыво- и пожаробезопасная среда, отсутствие токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.

Примечание: Для получения точных характеристик и схем конкретного изделия необходимо обращаться к документации производителя, так как внутреннее наполнение и схемы могут варьироваться в зависимости от конкретного заказа и исполнения (например, ПР85-СЕ, ПР85-Лег1).
