Шкафы распределительные силовые серии ШР11 предназначены для приема и распределения электрической энергии в трехфазных сетях переменного тока напряжением 380/220 В частотой 50 Гц с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и токов короткого замыкания.
Основные характеристики и применение:
- Назначение:Используются в промышленных, жилых и общественных зданиях для нужд электроснабжения установок общего применения.
- Номинальный ток:Рассчитаны на номинальные токи до 400 А.
- Защита:Защита отходящих линий осуществляется при помощи предохранителей серий ПН2, ППН или аналогичных, а на вводе могут устанавливаться выключатели-разъединители.
- Режим работы:Номинальный режим работы – продолжительный.
- Климатическое исполнение:Основное климатическое исполнение – У3 (умеренный климат, категория размещения 3), также возможно исполнение УХЛ3 или У2, IP31 или IP54 в зависимости от модели.
- Монтаж:Предназначены для установки в электрощитовых помещениях.
Особенности конструкции:
- Ввод и распределение энергии осуществляются через специальные зажимы, рассчитанные на подключение кабелей или проводов определенного сечения (например, для 400 А – 2х150 мм², для 250 А – 2х95 мм²).

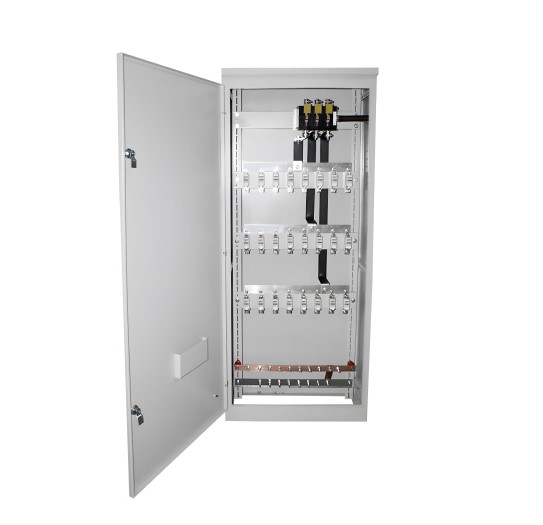

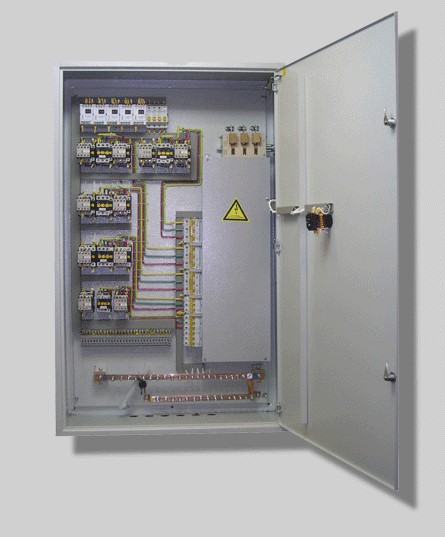

- Внутри шкафа размещаются коммутационные аппараты и предохранители для каждой отходящей линии.
- Конструкция и схемы шкафов ШР11 во многом схожи со шкафами серии ШРС-1.
Маркировка
Структура условного обозначения обычно выглядит так: ШР11-ХХХХХ-ХХХХ, где каждая группа символов несет информацию о типе шкафа, наличии вводного аппарата, количестве и номинальном токе отходящих линий, степени защиты и климатическом исполнении.
Шкафы ШР11 производятся многими электротехническими компаниями, и их сборка может осуществляться на заказ в соответствии с конкретными требованиями проекта.
