Щиты управления вентиляцией ЩУВ

Щиты управления вентиляцией (ЩУВ) — это специализированные электрические шкафы, предназначенные для автоматизации, мониторинга, регулирования и защиты систем вентиляции и кондиционирования воздуха в зданиях и сооружениях. Они обеспечивают эффективную и безопасную работу вентиляционного оборудования.

Основное назначение и функции ЩУВ

• Автоматизация работы:ЩУВ управляют различными компонентами системы вентиляции в автоматическом режиме.
• Управление оборудованием:Они контролируют запуск/остановку вентиляторов (как однофазных 220В, так и трехфазных 380В), воздушных заслонок, электрических и водяных калориферов (нагревателей), охладителей и компрессорно-конденсаторных блоков.
• Регулирование параметров:ЩУВ поддерживают заданные параметры микроклимата, например, температуру и скорость воздушного потока, используя различные датчики и регуляторы (в том числе симисторные регуляторы или частотные преобразователи).
• Защита оборудования:Щиты обеспечивают защиту двигателей вентиляторов и других компонентов от перегрузок по току, коротких замыканий и перегрева с помощью автоматических выключателей и других защитных устройств.
• Мониторинг и сигнализация:Они могут иметь индикацию состояния работы (например, загрязнения фильтра), а также световую и звуковую сигнализацию об аварийных ситуациях.
• Интеграция:ЩУВ могут интегрироваться в общие системы диспетчеризации и управления зданием (BMS).

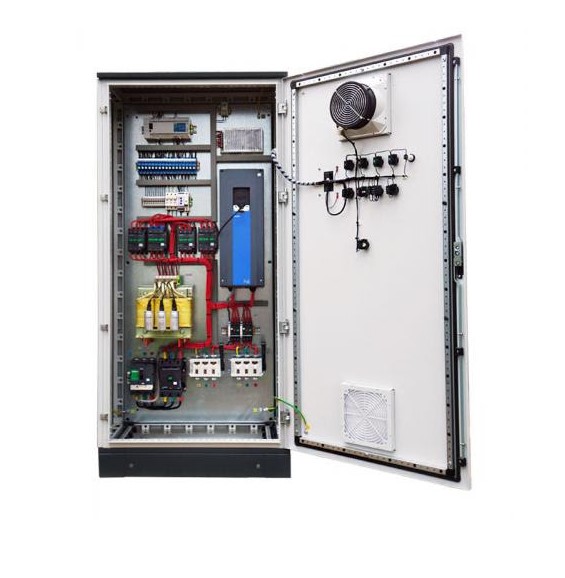

Основные компоненты ЩУВ

В зависимости от сложности системы вентиляции, типовой ЩУВ может включать:

• Автоматические выключатели:для защиты цепей питания.
• Устройства управления:микропроцессорные контроллеры или релейные схемы.
• Пускатели и контакторы:для коммутации мощных нагрузок, например, двигателей вентиляторов.
• Регуляторы:симисторные или частотные преобразователи для плавного управления скоростью и производительностью.
• Клеммные колодки:для подключения внешних датчиков и исполнительных устройств.

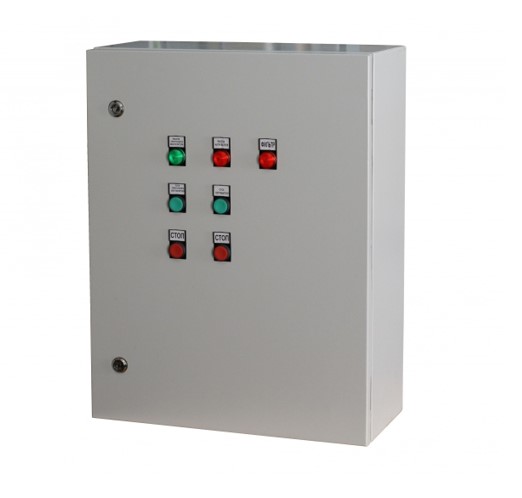

• Элементы индикации и управления:кнопки, переключатели, световые индикаторы, дисплеи на дверце щита.
• Датчики:температуры (канальные, комнатные, наружные), давления (перепада давления на фильтре), влажности и т.д.

Типы ЩУВ

Щиты управления вентиляцией классифицируются по функциональному назначению и типу управляемого оборудования:

• Для приточной вентиляции:управляют подачей свежего воздуха, его нагревом или охлаждением, фильтрацией.
• Для вытяжной вентиляции:контролируют удаление загрязненного воздуха.
• Для приточно-вытяжных установок:комплексное управление обеими системами, часто с рекуперацией тепла.
• Для систем дымоудаления:специальные щиты с повышенными требованиями к надежности, часто с резервированием питания.
• С частотным регулированием:позволяют плавно изменять производительность вентилятора для экономии энергии и точного поддержания параметров.

ЩУВ — это ключевой элемент современных систем вентиляции, обеспечивающий их надежную, эффективную и безопасную эксплуатацию.
