Шкафы управления технологическими процессами (ШУТП) – это ключевой элемент систем автоматизации, представляющий собой комплектное устройство, предназначенное для автоматического и/или дистанционного управления, контроля, регулирования и защиты различного промышленного и инженерного оборудования.
Назначение и функции ШУТП
Основная задача ШУТП – обеспечение эффективной, бесперебойной и безопасной работы технологического оборудования без постоянного участия человека, что позволяет снизить энергозатраты и износ механизмов.
К основным функциям ШУТП относятся:
- Автоматическое и ручное управлениеисполнительными механизмами (насосами, клапанами, вентиляторами, электродвигателями и т.д.).
- Сбор и обработка данныхс различных датчиков (температуры, давления, расхода, уровня и т.д.).
- Регулирование параметров процессадля поддержания заданных режимов работы (например, поддержание оптимальной температуры в тепловом пункте).
- Защита оборудованияот аварийных ситуаций, таких как перегрузки, короткие замыкания, "сухой ход" насосов.
- Сигнализация и индикациятекущего состояния оборудования и аварийных событий.
- Передача данныхна вышестоящие уровни управления (диспетчерские пункты, АСУ ТП) для мониторинга и анализа.
Основные компоненты ШУТП

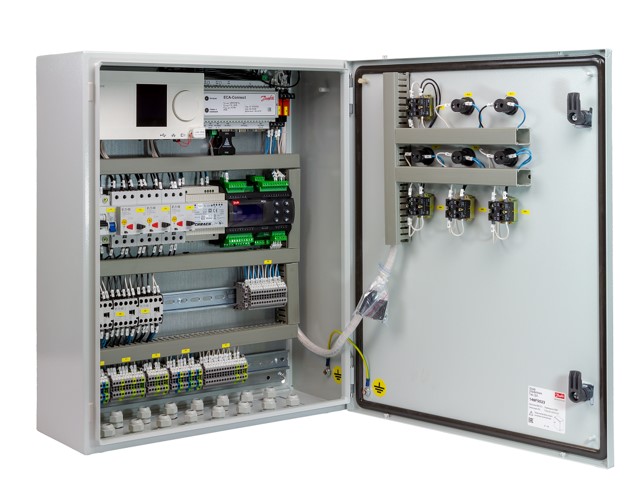

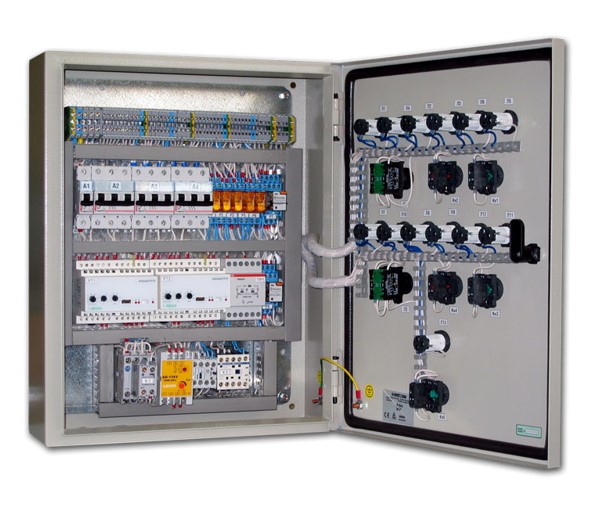

Внутреннее устройство ШУТП может варьироваться в зависимости от конкретного технологического процесса, но, как правило, включает следующие элементы:
- Программируемый логический контроллер (ПЛК): "Мозг" шкафа, выполняющий логику управления согласно заложенной программе.
- Автоматические выключатели и УЗО: Средства защиты от сверхтоков и токов утечки.
- Модули ввода/вывода (дискретных и аналоговых сигналов): Интерфейсы для связи с датчиками и исполнительными устройствами.
- Блоки питания: Обеспечивают стабильное напряжение для внутренних компонентов.
- Контакторы, реле, пускатели: Силовые элементы для коммутации нагрузки (например, электродвигателей).
- Преобразователи частоты или устройства плавного пуска (опционально): Для регулирования скорости и обеспечения плавного запуска/останова двигателей.
- Сенсорные панели оператора (HMI): Используются для локального мониторинга и управления (опционально).
- Клеммы и монтажные элементы: Для организации электрических соединений.
- Сетевые модули связи: Для интеграции в общую сеть автоматизации.
Области применения
ШУТП широко используются в различных отраслях промышленности и жилищно-коммунального хозяйства, включая:
- Тепловые пункты (ИТП/ЦТП): Управление системами отопления, горячего и холодного водоснабжения, циркуляционными насосами.
- Системы вентиляции и кондиционирования (ШУВ).
- Насосные станции: Управление подачей воды, канализационными системами.
- Производственные линии: Управление конвейерами, дозаторами, смесителями и другим технологическим оборудованием.
- Сельское хозяйство: Управление системами полива, климат-контролем в теплицах.
