Ящики управления серии Я5000 (иногда также обозначаемые как РУСМ5000) представляют собой низковольтные комплектные устройства (НКУ), предназначенные для управления, сигнализации и защиты асинхронных электродвигателей с короткозамкнутым ротором.
Основное назначение и применение
Ящики Я5000 используются для управления одиночными или двумя приводами, работающими в различных режимах: продолжительном, кратковременном или повторно-кратковременном. Они обеспечивают:
- Пуск и остановку электродвигателя (прямой пуск).
- Защиту двигателя от перегрузок и токов короткого замыкания с помощью тепловых реле и автоматических выключателей.
- Возможность местного или дистанционного управления.
- Сигнализацию режимов работы.
Конструктивное исполнение и характеристики

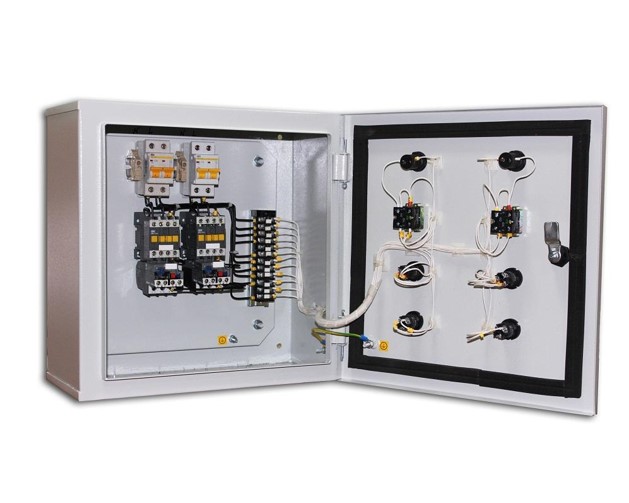

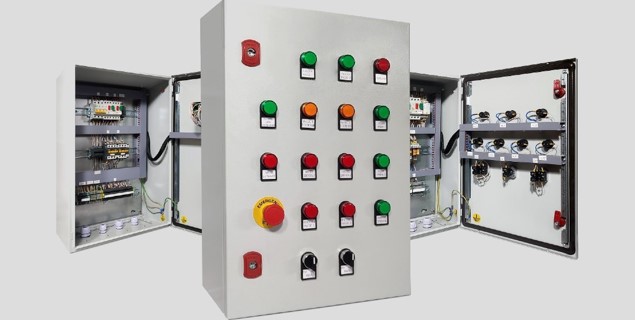

- Конструкция:Ящики представляют собой металлические корпуса навесного исполнения. Аппаратура управления (автоматические выключатели, пускатели, тепловые реле, кнопки, сигнальные лампы, переключатели) монтируется внутри на специальной панели и на внутренней стороне двери.
- Степень защиты:Стандартное исполнение — IP21, но по заказу может быть изготовлено с более высокой степенью защиты до IP
- Номинальное напряжение:Сети переменного тока частотой 50 Гц напряжением 380/220 В.
- Номинальный ток:Варьируется в зависимости от типа и исполнения от 0,5 А до 160 А.
- Мощность двигателей:До 30 кВт.
Классификация и модификации
Ящики Я5000 различаются по нескольким параметрам:
- По наличию реверса:
- Нереверсивные (например, Я5ххх)
- Реверсивные (например, Я54хх)
- По количеству управляемых двигателей:Однофидерные (один двигатель) или двухфидерные (два двигателя).
- По способу питания цепи управления:От фазного, линейного напряжения или от независимого источника.
- По наличию аппаратов на двери:С кнопками, сигнальными лампами, переключателями или без них.
Благодаря широкому спектру модификаций, ящики Я5000 являются универсальным решением для автоматизации различных промышленных процессов, где требуется надежное управление асинхронными электродвигателями.
