Щиток учетно-распределительный ЩУР

Щитки учетно-распределительные (ЩУР) — это ключевые электротехнические устройства, предназначенные для приема, учета и распределения электрической энергии, а также для защиты линий электросети от перегрузок и коротких замыканий.

Основное назначение и функции ЩУР:

• Учет электроэнергии:Внутри щитка устанавливается электрический счетчик для измерения потребляемой энергии.
• Распределение энергии:ЩУР распределяет электроэнергию между различными группами потребителей (отходящими линиями).
• Защита:Обеспечивает безопасность сети и подключенного оборудования с помощью автоматических выключателей, УЗО (устройств защитного отключения) и других защитных аппаратов, предотвращая аварийные ситуации, вызванные перегрузками или короткими замыканиями.

Технические характеристики и конструкция

ЩУР представляют собой металлические (чаще всего стальные) корпуса, окрашенные порошковой эмалью для защиты от коррозии.

• Напряжение и ток:Предназначены для работы в однофазных (230 В) или трехфазных (380/220 В или 400/230 В) сетях переменного тока частотой 50 Гц. Номинальный ток может варьироваться, например, до 63 А.
• Исполнение:Выпускаются в различных вариантах установки:
  • Навесные (ЩУРн):Крепятся на поверхность стены.
  • Встраиваемые (ЩУРв):Устанавливаются в специально подготовленные ниши в стене.
  • Напольные:Используются реже, в основном для крупных сборок.

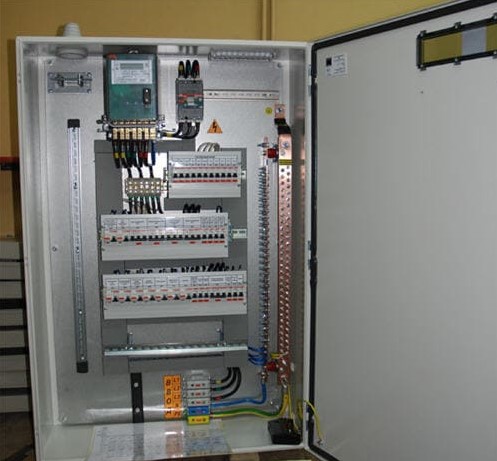

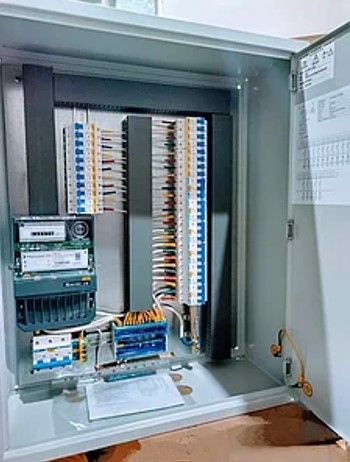

• Комплектация:Внутри корпуса располагаются DIN-рейки для установки модульных аппаратов (автоматических выключателей, УЗО, счетчиков), клеммы заземления и нулевые шины.
• Степень защиты:Различные модели имеют разную степень защиты от внешних воздействий (например, IP31, IP40).

Нормативные требования

Размещение и монтаж ЩУР регулируются соответствующими нормативными документами, такими как ПУЭ (Правила устройства электроустановок) и ГОСТ 32397-2020:

• Токоведущие части должны иметь степень защиты не ниже IP2X.
• На дверце щита обязательно должна быть нанесена предупреждающая маркировка ("Осторожно! Электрическое напряжение"), а внутри — однолинейная схема электроснабжения.
• Не допускается установка щитков в мокрых зонах (ванных комнатах, саунах, кухнях).

ЩУР широко применяются в жилых, общественных и производственных зданиях для организации надежной и безопасной системы электроснабжения.
