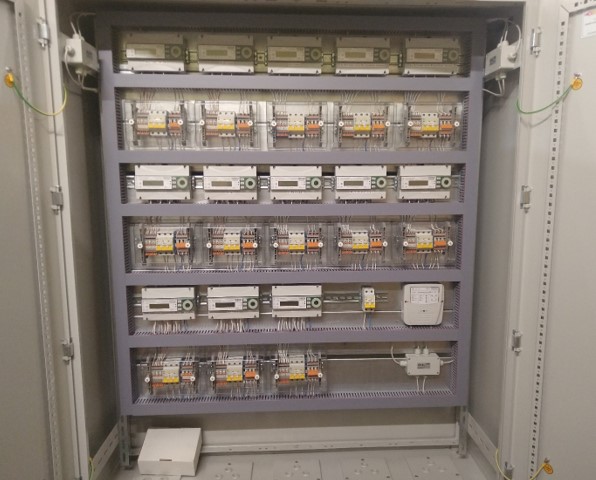

Шкаф с автоматизированной системой контроля и учета электроэнергии АСКУЭ

Шкафы с автоматизированной системой контроля и учета электроэнергии (АСКУЭ) представляют собой функционально законченные низковольтные комплектные устройства (НКУ), предназначенные для автоматизации сбора, обработки, хранения и передачи данных о потреблении электроэнергии.

Назначение и применение

Основная цель использования шкафов АСКУЭ — обеспечение точного коммерческого и технического учета потребленной электроэнергии для корректных взаиморасчетов между поставщиками и потребителями. Они применяются на различных объектах:

• В жилых и многоквартирных домах.
• На промышленных предприятиях и объектах инфраструктуры.
• В административных и офисных зданиях.
• На объектах наружного освещения.

Основные компоненты

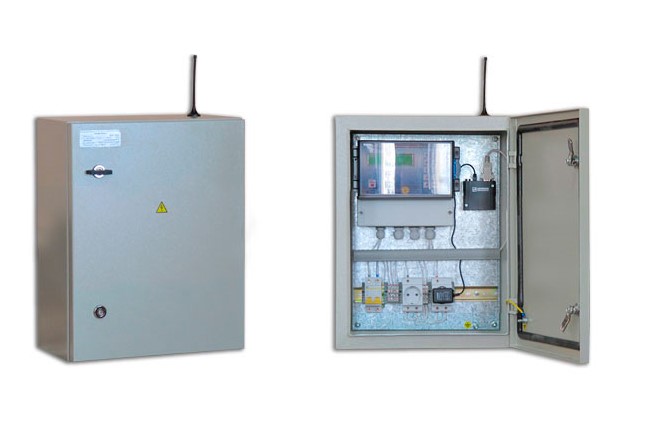

Шкаф АСКУЭ объединяет в себе все необходимые элементы системы учета:

• Устройства сбора и передачи данных (УСПД):"Мозг" системы, отвечающий за опрос счетчиков, обработку и хранение информации.
• Счетчики электроэнергии:Могут располагаться как внутри шкафа (вводной/общедомовой), так и вне его (квартирные/цеховые), имея цифровой интерфейс для связи с УСПД (например, RS-485, PLC, радио).
• Средства связи (модемы):Используются для передачи данных на верхний уровень (серверу энергосбытовой компании или диспетчеру). Каналы связи могут быть различными: GSM/3G, Ethernet (ВОЛС), радиоканал, PLC (передача данных по силовой сети).
• Вспомогательное оборудование:Источники питания, автоматические выключатели, устройства защиты интерфейсов, клеммные колодки, разветвители интерфейсов.

Принцип работы

Система работает следующим образом:

1. Сбор данных:УСПД регулярно опрашивает подключенные счетчики электроэнергии, собирая показания о потреблении.
2. Обработка и хранение:Полученные данные обрабатываются, накапливаются и хранятся в памяти УСПД.
3. Передача данных:По заданному графику или по запросу УСПД через модем передает накопленную информацию на верхний уровень (программное обеспечение АСКУЭ на сервере).
4. Анализ и отчетность:Специализированное программное обеспечение на сервере анализирует данные, рассчитывает потребление для каждого абонента, формирует отчеты и счета для взаиморасчетов.

Преимущества

• Точность учета:Минимизируется человеческий фактор и ошибки ручного съема показаний.
• Оперативность:Доступ к данным учета в режиме реального времени.
• Снижение потерь:Система позволяет выявлять факты хищения электроэнергии и небалансы.
• Автоматизация:Устраняет необходимость в регулярных обходах для снятия показаний.
