Панели распределительные ЩО70

Распределительные панели ЩО70 представляют собой стандартное электротехническое оборудование, предназначенное для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных сетях переменного тока.

Назначение и применение

Панели ЩО70 используются для комплектации распределительных устройств низкого напряжения (РУНН) и трансформаторных подстанций (КТП) напряжением 0,4 кВ (380/220 В) и частотой 50 Гц в сетях с глухозаземленной нейтралью. Они предназначены для установки в специальных электропомещениях и обеспечивают надежную работу систем электроснабжения промышленных, коммунальных, сельскохозяйственных и других объектов.

Конструкция и типы

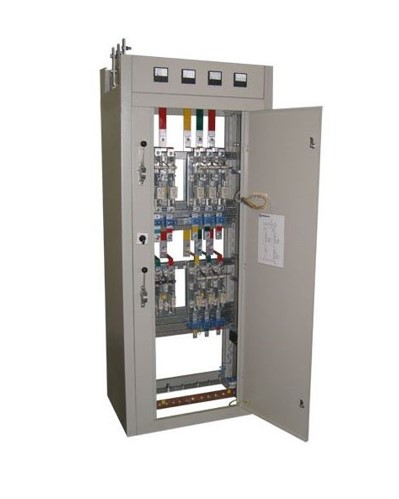

Панель ЩО70 — это сварной металлический каркас (корпус) с дверцей, внутри которого устанавливается коммутационная, защитная и измерительная аппаратура. В зависимости от функционального назначения, панели подразделяются на следующие типы:

• Вводные: для ввода питания от силового трансформатора.
• Линейные: для распределения электроэнергии по отходящим линиям.
• Секционные и вводно-секционные: для разделения или объединения секций шин.
• Панели диспетчерского управления уличным освещением: для управления осветительными сетями.
• Специальные: с дополнительной аппаратурой (например, устройствами автоматического ввода резерва (АВР), системами учета электроэнергии и т.д.).

Панели могут иметь как кабельные, так и шинные вводы.

Панели ЩО70 — это надежное и проверенное временем решение для создания комплектных распределительных щитов низкого напряжения.
