Вводно-распределительные устройства серии ВРУ1 (УВР1) — это комплектные низковольтные устройства (НКУ), предназначенные для приема, учета и распределения электрической энергии напряжением 0,4 кВ (380/220 В) трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках и коротких замыканиях.
Основное назначение и применение
- Прием и распределение электроэнергии:устройства служат точкой ввода электропитания в здание (жилое, общественное, промышленное) и последующего распределения его по отдельным потребителям или отходящим линиям.
- Учет электроэнергии:в состав ВРУ1 часто входят аппараты для коммерческого или технического учета потребляемой электроэнергии (например, электросчетчики).
- Защита:обеспечивают защиту отходящих линий от длительных перегрузок и токов короткого замыкания с помощью автоматических выключателей или других защитных устройств.
- Оперативное управление:позволяют осуществлять нечастые (до 6 раз в сутки) оперативные включения и отключения электрических цепей.
Конструктивные особенности

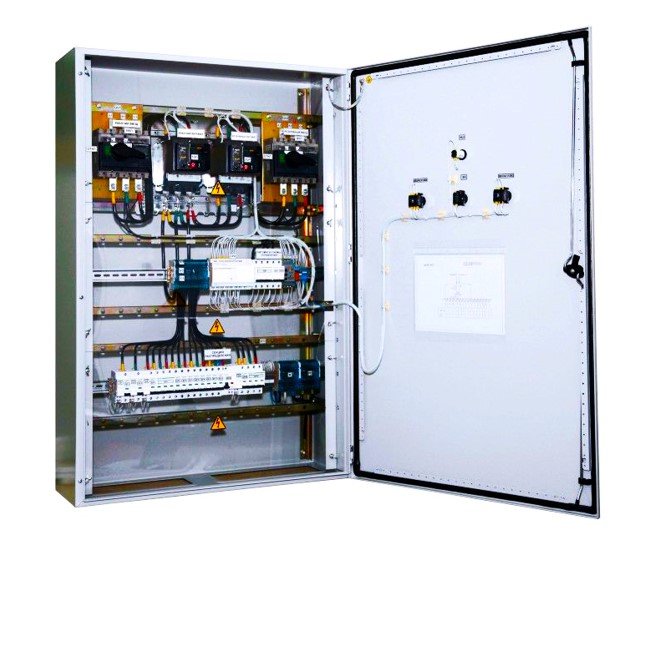

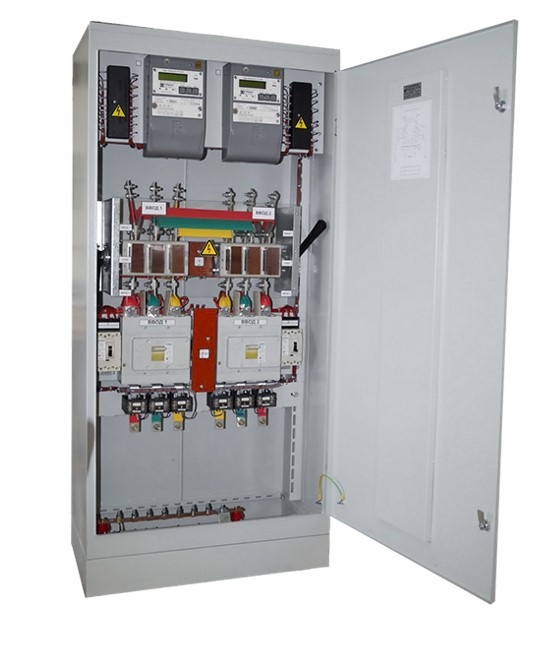

ВРУ1 обычно представляют собой металлический шкаф или панель с установленным внутри электрооборудованием. В их состав входят:
- Вводные элементы:вводной автоматический выключатель, рубильник или другое коммутационное устройство.
- Распределительные элементы:автоматические выключатели для отдельных фидеров (линий).
- Элементы учета:приборы учета (счетчики электроэнергии).
- Дополнительные блоки:в некоторых модификациях могут быть установлены блоки автоматического или неавтоматического управления освещением (БАУО, БНУО).
- Шины:система сборных шин для распределения электроэнергии.
ВРУ1 имеют различные типовые схемы (например, ВРУ1-11-10, ВРУ1-22-56 и т.д.), которые определяют их функциональное назначение (вводные, распределительные или вводно-распределительные) и комплектацию.
